Píobán Bíseach Trastomhas Mór

Déantar píopaí bíseach mór-trastomhais Shunchen a mhonarú i gcomhréir dhlúth le caighdeáin intíre agus idirnáisiúnta ar nós GB/T9711 agus API 5L, le cigireacht chuimsitheach cáilíochta agus tacaíocht theicniúil chun feidhmíocht chobhsaí agus iontaofa a chinntiú.

Thar na blianta, tá muinín na gcliant innealtóireachta iomadúla tuillte ag Shunchen trí chaighdeán táirge comhsheasmhach, saincheaptha sonraíochta solúbtha, agus córas lóistíochta éifeachtach. Cibé an bhfuil tú ag iarraidh píopaí bíseach trastomhas mór a fháil, fiosrúchán a dhéanamh maidir le praghsáil píopa táthaithe bíseach, nó soláthraí píopa cruach iontaofa nó monaróir píopa innealtóireachta a aimsiú, soláthraíonn Shunchen seirbhís aon-stad ó roghnú táirgí agus táirgeadh saincheaptha go seachadadh, ag cabhrú le do thionscadail oibriú go héifeachtach, go sábháilte, agus go hiontaofa.

Sainmhíniú Táirge

Is cineál de phíobán cruach seam bíseach é Píobán Bíseach Trastomhas Mór (ar a dtugtar freisin mar phíobán táthaithe bíseach mór-bore) déanta as leatháin chruach stiallacha te-rollta ardcháilíochta mar phríomh-amhábhar. Déantar é a fhoirmiú trí easbhrúite fuar ag teocht an tseomra agus ansin táthaithe ag baint úsáide as próiseas táthú stua báite dúbailte sreang dúbailte uathoibríoch. Is é an croí-chaighdeán sainmhínithe ná trastomhas seachtrach ≥ 711mm (a fhreagraíonn do thrastomhas ainmniúil DN700 agus os a chionn). Is féidir é a shaincheapadh ar thrastomhas seachtrach suas le 3620mm nó sonraíochtaí fiú níos mó de réir riachtanais innealtóireachta. Is cineál ilchodach táirge cruach é a chomhcheanglaíonn cumais ualachiompartha agus iompair. Is é an phríomhfheidhm atá aige ná líon mór sreabhán a iompar fad-achair, ard-chobhsaíochta (cosúil le huisce, ola, gás, séarachas, etc.), agus féadann sé feidhmiú mar chomhpháirt tacaíochta struchtúrach do thionscadail ar scála mór, ag oiriúnú do choinníollacha oibre casta agus timpeallachtaí crua. Leis an dearadh struchtúr bíseach uathúil, líonann sé bearna an tionscail i dtáirgeadh éifeachtach agus cur i bhfeidhm cobhsaí na n-ábhar píopaí mór-leamh, agus úsáidtear go forleathan é i gcásanna bonneagair agus tionsclaíocha éagsúla.

I dtéarmaí simplí, is é píopa bíseach trastomhas mór "an artaire mór le haghaidh iompair i dtionscadail ar scála mór + an creat tacaíochta struchtúrach" - is féidir leis meáin éagsúla a iompar go héifeachtach, freastal ar an éileamh ar iompar sreabhadh mór, agus ardbhrú, ualach trom, agus tionchair gheolaíochta casta a sheasamh. Tá sé oiriúnach do thimpeallachtaí tógála casta éagsúla cosúil le sléibhte, cóstaí agus fásaigh. Is é an croí-ábhar píopa bunúsach é a nascann fuinneamh, caomhnú uisce, bardasach agus bonneagar.

Príomhphointí díola

Tá buntáistí lárnacha den scoth ag an bhfeadán bíseach mór-trastomhas, lena n-áirítear sábháilteacht, solúbthacht, geilleagar, áisiúlacht agus comhlíonadh: déantar a seams táthú a dháileadh go cothrom feadh na líne bíseach, agus tá an strus scaipthe go cothrom. Tá sé péireáilte le foshraitheanna cruach ardchaighdeáin mar Q235B agus X80, chomh maith le cóireálacha frith-chreimeadh mar 3PE agus FBE. Tá sé in ann brú agus tógáil a sheasamh, tá ardshábháilteacht aige, agus féadann sé maireachtáil ar feadh níos mó ná 30 bliain. Tá sé oiriúnach le haghaidh coinníollacha oibre crua cosúil le brú ard, ualach trom, agus creimeadh láidir. Tá na sonraíochtaí fairsing, ó 711mm go 3620mm ar thrastomhas seachtrach, 6mm go 60mm i dtiús balla, agus 6m go 18m ar fhad píopa aonair, ar féidir iad a shaincheapadh go solúbtha. Is féidir é a chur in oiriúint d'ábhair agus do phróisis shonracha bunaithe ar mheáin innealtóireachta, gráid brú, agus timpeallachtaí tógála, le hinoiriúnaitheacht thar a bheith láidir. Glacann sé táirgeadh leanúnach trí rollta agus teicneolaíocht táthú stua báite uathoibríoch, ag baint amach éifeachtacht ard táirgeachta. I gcomparáid le píopaí cruach gan uaim den trastomhas céanna, laghdaítear an praghas 20% -30%, agus tá an suiteáil áisiúil, ag laghdú costas iomlán an tionscadail go mór. Tá toughness den scoth ag an ábhar píopa, rud a ligeann do lúbthacht fuar a oiriúnú do ghnéithe casta ar nós sléibhte agus cóstaí. Tá dea-fheidhmíocht séalaithe, éifeachtacht tógála ard, agus deacracht íseal ag na comhéadain táthú caighdeánaithe. Leanann an próiseas táirgthe iomlán caighdeáin náisiúnta agus idirnáisiúnta ar nós GB/T9711 agus API 5L. Ó amhábhair go táirgí críochnaithe, cuirtear rialú iomlán ar an bpróiseas i bhfeidhm, cinntíonn tástálacha iolracha comhlíonadh cáilíochta, agus is féidir deimhnithe cáilíochta agus tuarascálacha tástála iomlána a sholáthar, ag freastal go hiomlán ar riachtanais na bpríomhthionscadal éagsúla.

Sonraíochtaí Teicniúla

Cloíonn an croí le caighdeáin GB/T9711-2017 "Píopaí Cruach Iompair Píblíne don Tionscal Peitriliam agus Gáis Nádúrtha", GB/T 3091-2015 "Píopaí Cruach Táthaithe le haghaidh Tarchur Sreabhán Ísealbhrú", API 5L, SY/T5037, etc. Seo a leanas na sonraíochtaí rialta, agus is féidir sonraíochtaí speisialta a shaincheapadh:

1. Sonraíochtaí croí-mhéid

2. Sonraíochtaí Ábhar

3. Rátáil brú

Leanann an ríomh brú an caighdeán GB50251 agus úsáideann sé an fhoirmle Barlow: t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)

Ina measc:

P —— Brú deartha

D —— Trastomhas seachtrach an phíobáin

S —— Neart toraidh an ábhair

E — Comhéifeacht táthú (do phíopaí táthaithe bíseach, is é 0.9)

Réimsí iarratais agus cásanna

Cuirtear na feadáin bíseach mór-trastomhas, lena buntáistí a bhaineann le marthanacht, sonraíochtaí solúbtha, agus éifeachtacht ardchostas, i bhfeidhm go forleathan i gcúig réimse lárnacha lena n-áirítear tarchur fuinnimh, tionscadail caomhnaithe uisce, tógáil chathrach, tionscadail bhonneagair, agus táirgeadh tionsclaíoch. Tá siad oiriúnach do phríomhthionscadail éagsúla agus do chásanna casta. Seo a leanas réamhrá mionsonraithe ar na réimsí agus ar na fíorchásanna, mar aon le mínithe ar na cásanna:

Réimsí lárnacha iarratais

Réimse Tarchuir 1.Fuinneamh (Croíchás Feidhme)

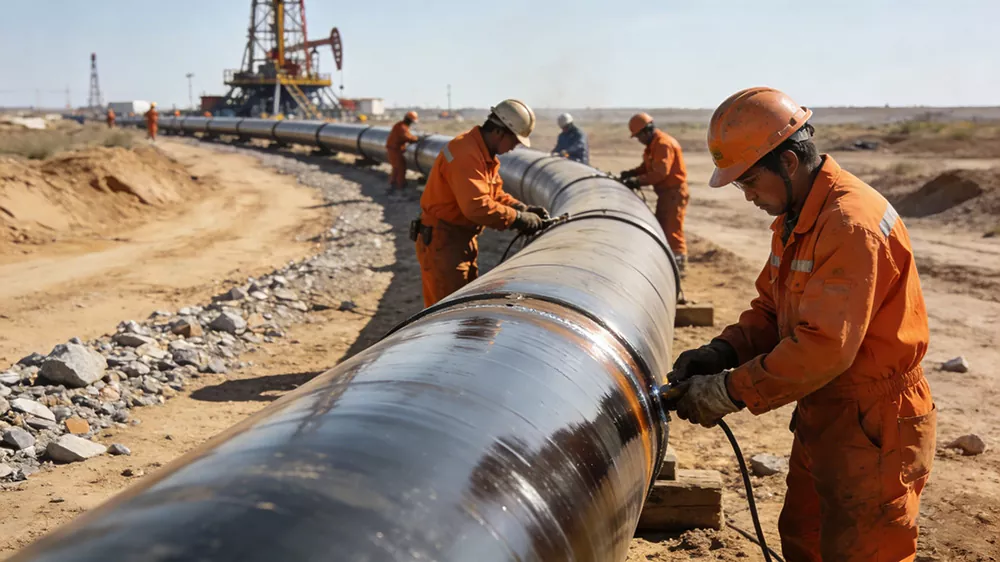

Meáin Chomhoiriúnacha: Amhola, gás nádúrtha, ola scagtha, meatán guail, gal, etc. Is é an bunriachtanas ná iompar ardbhrú, fad-achair agus saor ó sceitheadh. Tá sé oiriúnach le haghaidh tír-raon casta mar fhásach, ardchlár agus sléibhte. Is féidir leis difríochtaí teochta foircneacha agus éifeachtaí lonnaíochta geolaíochta a sheasamh. Is é an "príomh-artaire" de tharchur fuinnimh agus úsáidtear go forleathan i dtógáil na píblínte fad-achair. Féadann sé éifeachtúlacht iompair a fheabhsú go héifeachtach, caillteanas fuinnimh a laghdú, costas iomlán an tionscadail a laghdú, saol seirbhíse a leathnú, agus infheistíocht chothabhála a laghdú. Ar an suíomh leagan píblíne le haghaidh ola ón oilfield, glacann dromchla na n-ábhar píopaí teicneolaíocht frith-chreimeadh ard-deireadh, atá oiriúnach do thimpeallacht choimpléascach creimneach an oilfield, ag cinntiú go n-iompraítear an ola gan sceitheadh.

2. Réimse na hinnealtóireachta Caomhanta uisce

Cásanna is infheidhme: Tionscadail atreoraithe uisce ar scála mór, tionscadail aistrithe uisce, tionscadail rialaithe tuilte agus draenála, príomhphíblínte le haghaidh uisciúcháin talamh feirme, tionscadail soláthair uisce le haghaidh uisce óil, tionscadail soláthair uisce oileáin, etc. Is iad na croíriachtanais cumas sreabhadh ard, friotaíocht creimeadh, agus friotaíocht brú uisce. Is féidir iad a oiriúnú do thimpeallachtaí casta mar ghrinneall abhann, tailte a bhfuil tionchar ag salann orthu, srl. Is féidir leo creimeadh uisce agus turnamh geolaíochta a sheasamh go héifeachtach, tarchur cobhsaí acmhainní uisce a chinntiú agus oibriú sábháilte na dtionscadal caomhnaithe uisce a ráthú. Tá ról tábhachtach tacaíochta acu sna príomhthionscadail náisiúnta caomhantais uisce. Cur síos ar an radharc: Ag láithreán tógála Thionscadal Athstiúrtha Uisce Jinghai, úsáidtear píobáin bíseach ar thrastomhas mór chun príomhphíblíne a leagan. Téann na píopaí trí aibhneacha nó tailte feirme, agus déanann oibrithe cóireáil séalaithe comhéadain. Ag suíomh tionscadail soláthair uisce an oileáin, úsáidtear píopaí bíseach mór-trastomhas le teicneolaíocht frith-chreimeadh 3PE chun seasamh in aghaidh creimeadh uisce farraige agus idirnascadh acmhainní uisce idir an oileán agus an mórthír a bhaint amach.

Cás tipiciúil

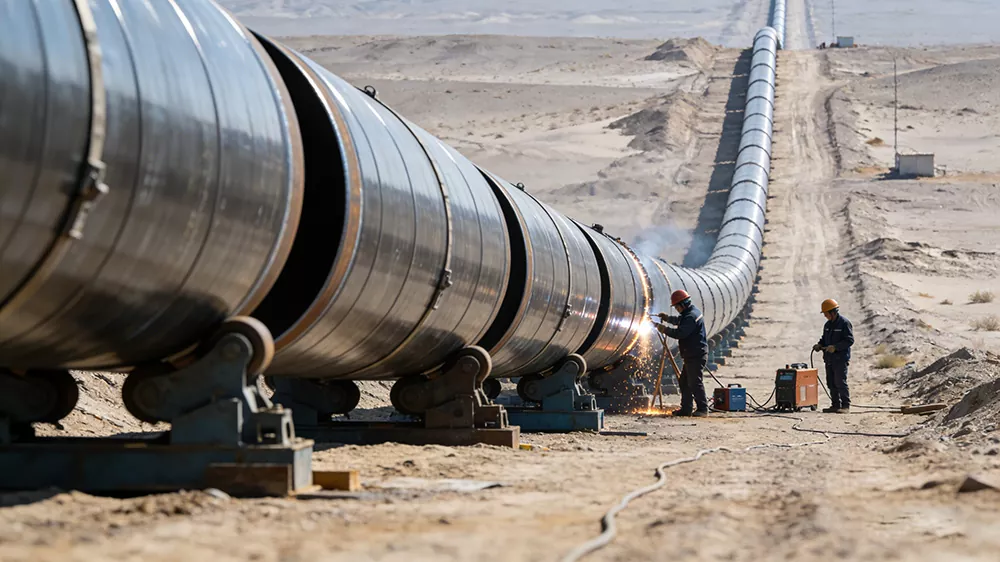

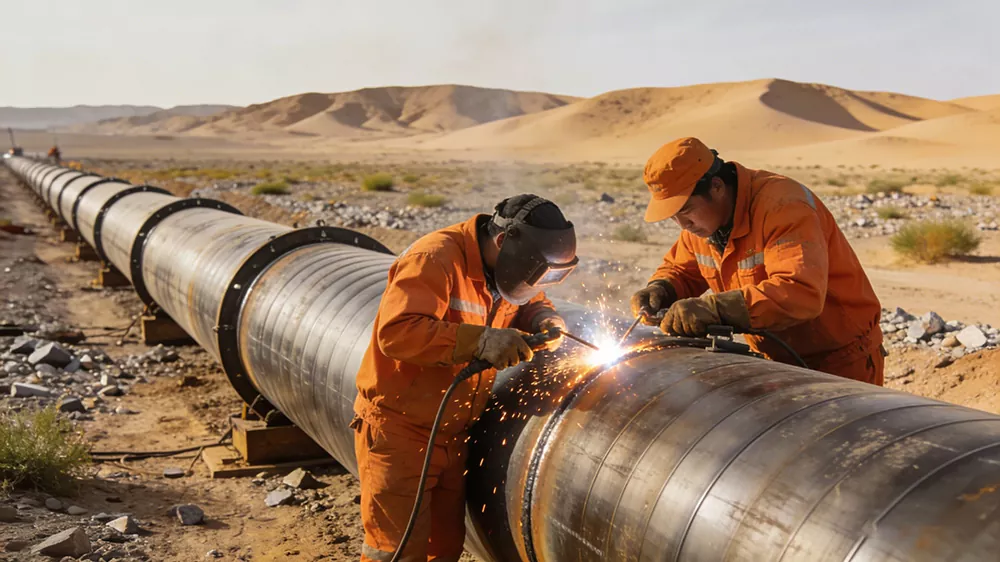

Cás 1: Tionscadal líne bhrainse den Tarchur Gáis Thiar-go-Thoir (i réimse an iompair fuinnimh)

Riachtanais an tionscadail: Ní mór píblíne gáis nádúrtha ardbhrú fad-achair a leagan, atá oiriúnach do thír-réimsí casta mar fhásach agus sléibhte. Ní mór go mbeadh grád brú de ≥ 6.3 MPa ag an ábhar píopa, a bheith frithsheasmhach do theannadh geolaíoch agus creimeadh, agus a bheith in ann é a sholáthar i mbaisceanna go tapa chun a chinntiú go n-oibríonn an píblíne gan sceitheadh ​​ar feadh i bhfad.

Iarratas ar an táirge: Roghnaíodh píopa bíseach mór-trastomhas grád cruach X80, le trastomhas seachtrach 1220mm agus tiús balla 22mm. Glacadh leis an bpróiseas frith-chreimeadh 3PE + teicneolaíocht cosanta cathodic. Soláthraíodh breis agus 8,000 tonna san iomlán, a chlúdaigh fad píblíne níos mó ná 120 ciliméadar, ag freastal ar riachtanais iompair ardbhrú, agus rinneadh tástáil dé neamh-millteach ar na welds ar ultrasonaic agus X-gha, le cáilíocht 100%.

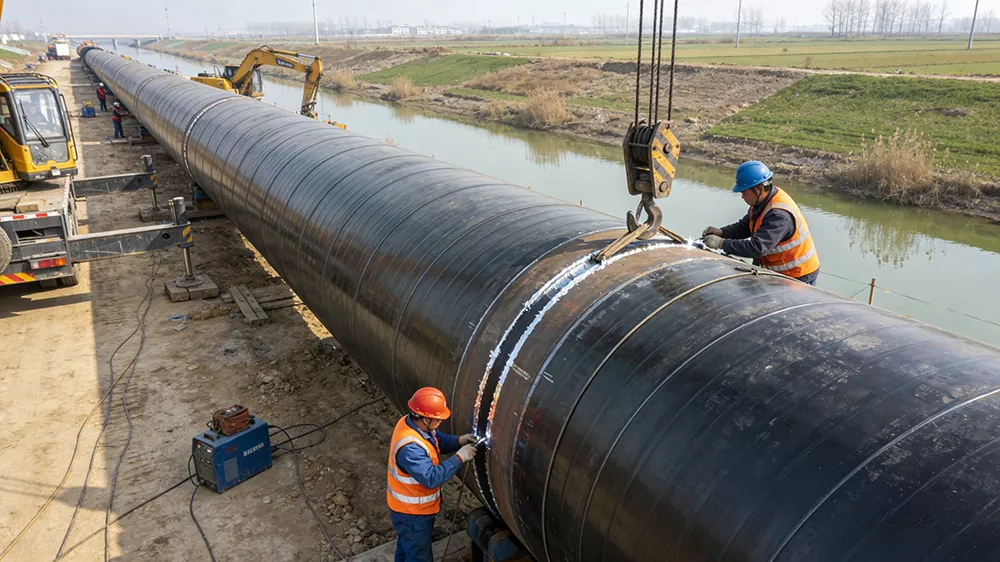

Cás 2: Príomhthionscadal píblíne de thionscadal atreoraithe uisce Jing-Huai (i réimse na hinnealtóireachta Caomhanta uisce)

Riachtanais an tionscadail: Tá gá le príomhphíblíne atreoraithe uisce ar scála mór chun iompar uisce soiléir ar scála mór a bhaint amach, atá oiriúnach do chásanna trasnaithe abhann agus leagan talún feirme. Caithfidh an t-ábhar píopa a bheith neamh-tocsaineach, creimeadh-resistant, trastomhas mór, le trastomhas ainmniúil DN2000. Tá gá le hábhair phíobáin saincheaptha 18m ar fhad caighdeánach chun líon na gcomhéadan a laghdú agus éifeachtúlacht tógála a fheabhsú.

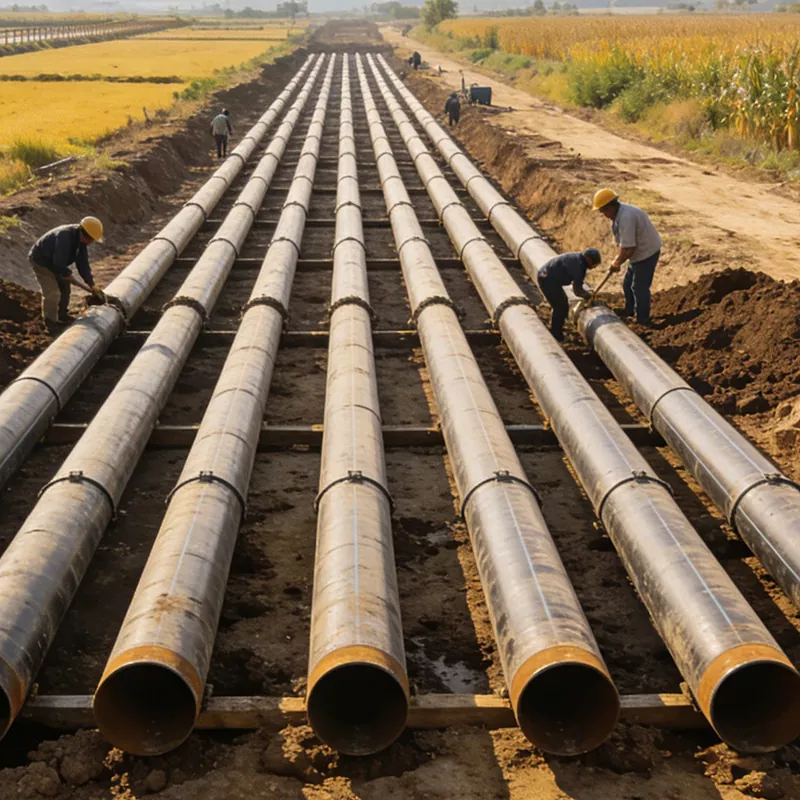

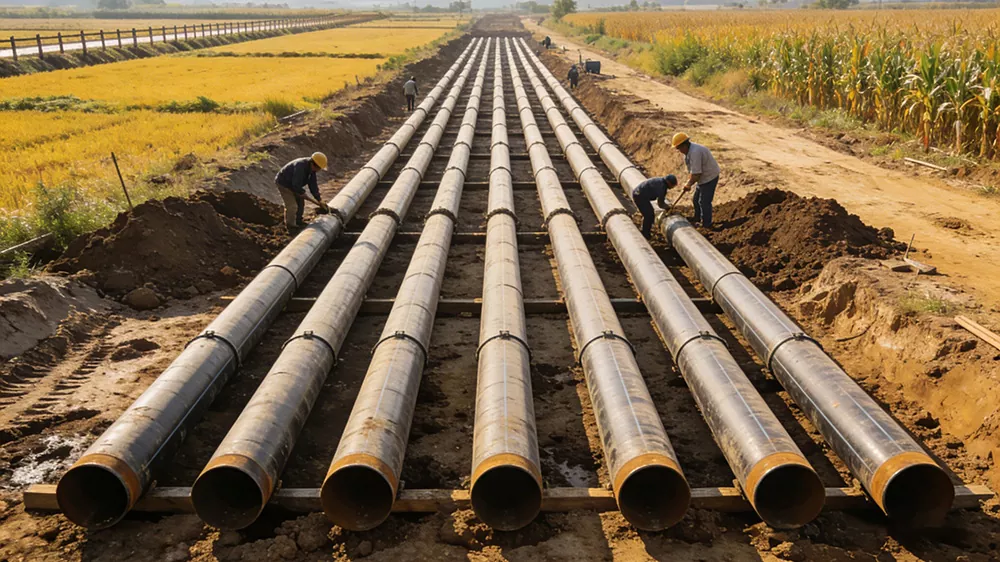

Iarratas táirge: Roghnaigh ábhar Q345B le haghaidh píopaí bíseach mór-trastomhas, le trastomhas seachtrach 2020mm agus tiús balla 18mm. Glactar leis an bpróiseas frith-chreimeadh grád uisce óil IPN8710 chun a chinntiú nach ndéantar aon truailliú tánaisteach ar uisce óil. Cuirtear ábhair phíobáin saincheaptha 18m ar fhad caighdeánach ar fáil, arb ionann iad agus 5,000 tonna san iomlán, chun an phríomhphíblíne a leagan trasna aibhneacha agus i dtailte feirme. Radharc:

Pacáistiú agus Loingseoireacht

1. Caighdeáin phacáistithe (oiriúnach do shaintréithe mór-trastomhas agus meáchain throm, ag cur san áireamh cosaint agus áisiúlacht)

2. Sonraíochtaí Seachadta (Ag cur san áireamh éifeachtúlacht, sábháilteacht agus costas, agus oiriúnaithe do shaintréithe iompair píopaí trastomhas mór)

（1） Modh iompair

（2） Riachtanais lódála

Sula luchtú, seiceáil sláine an phacáistithe píopa agus riocht an sciath frith-chreimeadh. Tar éis a dhearbhú nach bhfuil aon damáiste ann, ardaigh na píopaí go réidh ar an iompróir iompair. Úsáid rópaí sreinge cruach agus pillíní rubair le haghaidh socrú. Seachain na rópaí sreinge cruach a fhoirceannadh thar an sciath frith-chreimeadh (bain úsáid as pillíní rubair chun aonrú). Déantar é seo chun damáiste a chosc don sciath frith-chreimeadh le linn ardaithe agus iompair, agus chun dífhoirmiú na bpíopaí a sheachaint mar gheall ar fháscadh. Cuir na píopaí go néata. Grúpáil píopaí den tsonraíocht chéanna le chéile. Déan iad a shocrú de réir fad agus tiús, agus cuir iad ar leithligh chun damáiste imbhuailte a sheachaint de bharr luchtú measctha. Cinntigh go bhfuil na plocóidí deiridh séalaithe go daingean chun rudaí eachtracha a chosc ó dhul isteach sna píopaí.

（3） Timthriall soláthair agus seachadadh

（4） Seirbhís Dearbhaithe Iompair agus Tar éis Díolacháin

Le linn an phróisis iompair, déantar rianú fíor-ama, agus soláthraítear suíomh iompair agus riocht na bpíopaí i bhfíor-am chun moill iompair nó damáiste píopa a sheachaint. I gcás damáiste pacáistithe, scratches píopa, dífhoirmiú, etc. le linn iompair, déanfaimid socrú go pras le haghaidh athsheachadta nó deisiú ar an láthair chun a chinntiú nach ndéanann sé difear do dhul chun cinn tógála na gcustaiméirí. Maidir le hiompar fadachair agus casta ar choinníollacha bóthair, ceannófar dóthain árachas iompair lasta chun cearta agus leasanna an chustaiméara a chosaint go cuimsitheach.

Aistriú agus iar-díolacháin: Tar éis an t-aistriú a bheith críochnaithe, cuirfear moltaí gairmiúla stórála píopaí ar fáil (cosúil le nochtadh fadtéarmach don ghrian agus don bháisteach san aer a sheachaint, píopaí frith-chreimeadh a sheachnaíonn scratches ag rudaí géara, an bun le haghaidh stórála a ardú chun teagmháil meirge leis an talamh a chosc, etc.), agus má tá aon cheist maidir le suiteáil nó tástáil níos déanaí, socrófar teicneoirí chun nascadh agus freagairt go pras.

Na buntáistí a bhaineann le roghnú Shunchen

Tá friotaíocht láidir brú aige, le dáileadh strus aonfhoirmeach sa seam táthú bíseach, friotaíocht den scoth le dífhoirmiú agus socrú. Tá sé oiriúnach le haghaidh iompair fad-achair ardbhrú agus timpeallachtaí casta faoi thalamh. Tá na sonraíochtaí críochnaithe, agus is féidir trastomhas an phíobáin agus an tiús bhalla a shaincheapadh de réir mar is gá chun freastal ar riachtanais tionscadal mór-trastomhas. Tá an caighdeán táthú cobhsaí, ag baint úsáide as táthú stua báite dhá thaobh, le welds dlúth agus dea-fheidhmíocht séalaithe. Tá an próiseas iomlán ráthaithe ag tástáil neamh-millteach chun cáilíocht a chinntiú. Tá an éifeachtacht táirgthe ard, tá an t-ábhar soladach, agus tá cóimheas costais-fheidhmíocht níos airde aige i gcomparáid le píopaí gan uaim agus píopaí seam díreach den trastomhas céanna. Is féidir é a phéireáil le cóireálacha frith-chreimeadh éagsúla cosúil le 3PE agus eapocsa, atá oiriúnach do chásanna cosúil le tionscail ola agus gáis, bardasach agus ceimiceacha, le saol seirbhíse fada. Tá an córas seirbhíse críochnaithe, ó dhearadh scéime, saincheaptha táirgeachta go dáileadh loighistic, tacaíocht theicniúil ar an láthair, leanann sé an próiseas iomlán, agus tá an freagra iar-díolacháin tráthúil, ag soláthar ráthaíochtaí iontaofa d'oibriú cobhsaí an tionscadail.

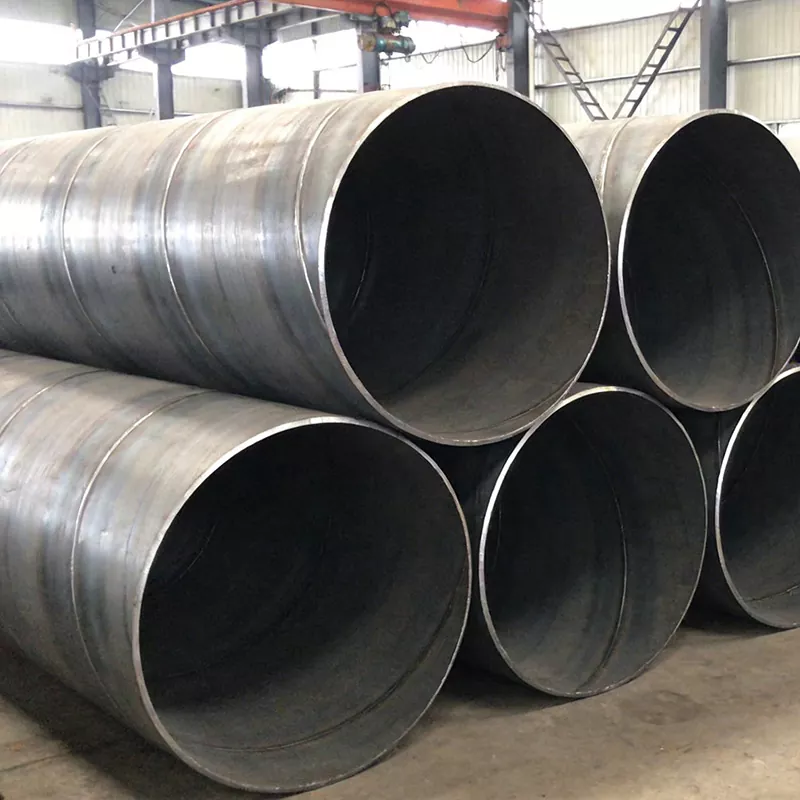

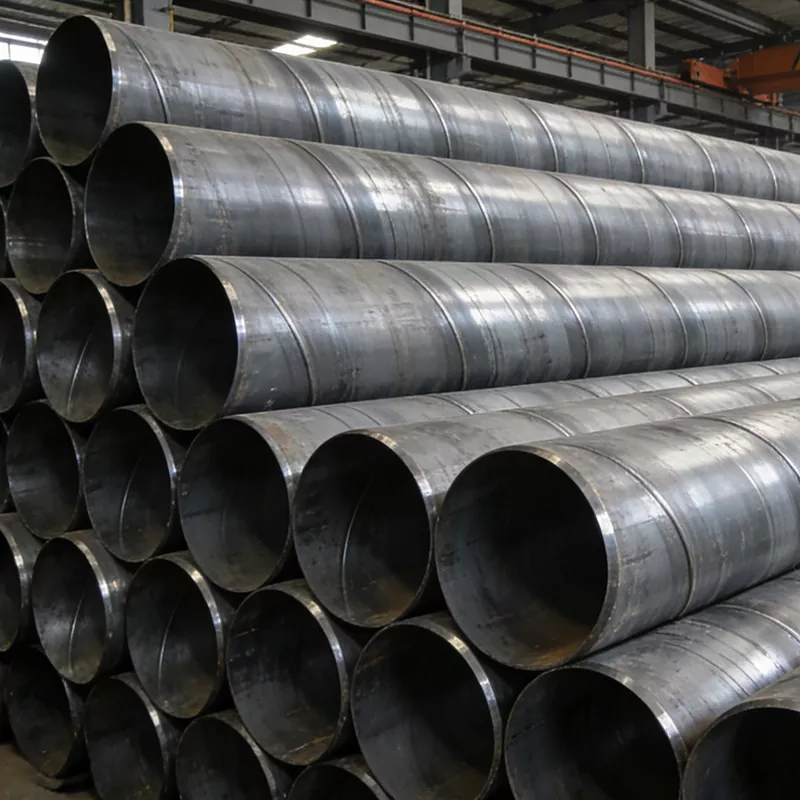

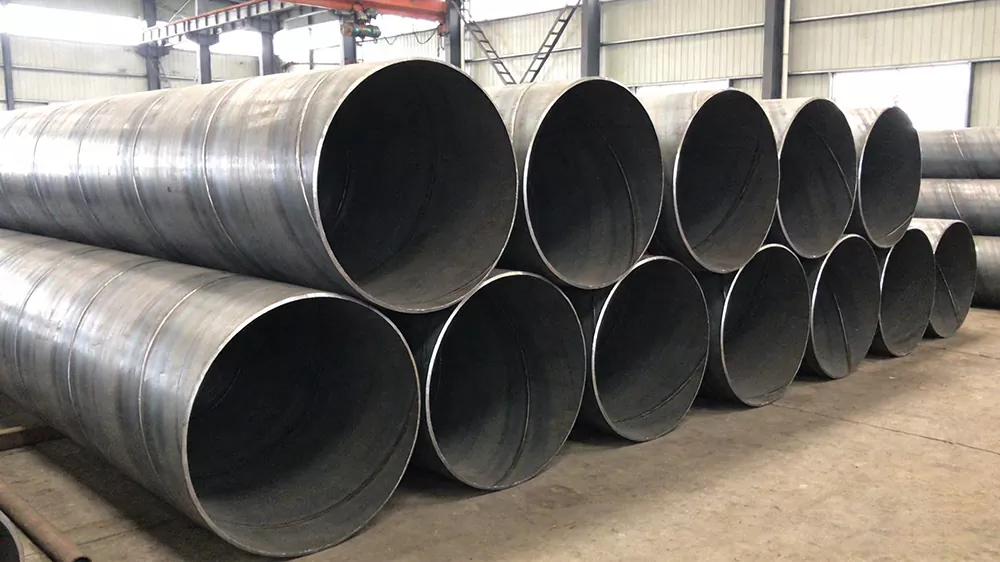

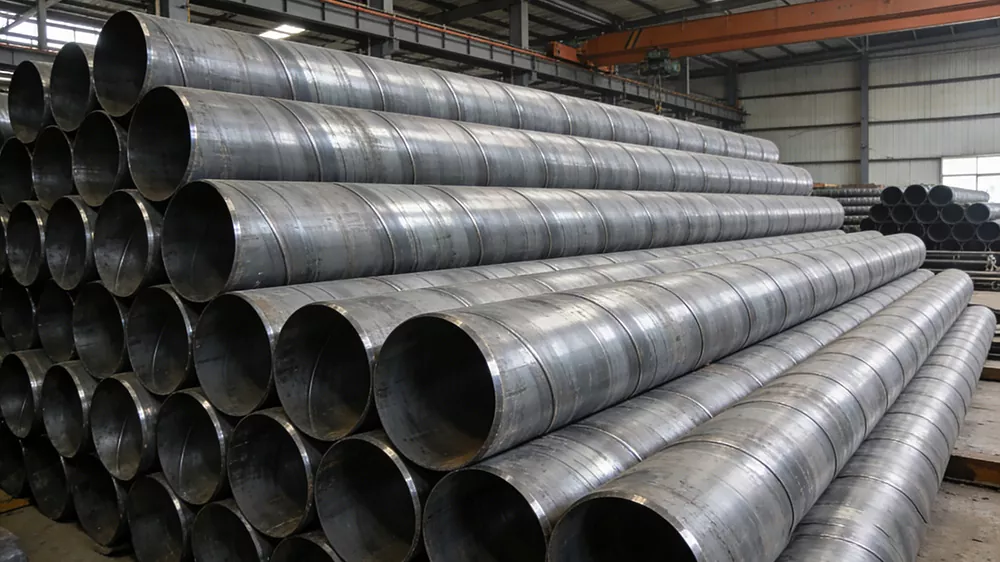

Léiriú táirge:
